09.04.2019 Basiswissen Windkraft - Leistungsdauerlinie
Windkraft- und Photovoltaikanlagen sollen die Hauptquellen für unsere zukünftige Stromerzeugung werden. Doch diese Energie ist "volatil" d.h. die Erträge
können stark schwanken. In ungünstigen Fällen - sogenannten Dunkelflauten - kann sogar nur sehr wenig Energie zur Verfügung stehen.
Dieser Artikel befasst sich mit der Zuverlässigkeit von Windkraftanlagen auf dem Land (onshore).
Der maßgebende Faktor für den Energieertrag ist die Windstärke.
Der Zusammenhang ist nicht linear, sondern steigt theoretisch mit der dritten Potenz der Windgeschwindigkeit [1].
In der Praxis bedeutet dies, dass mit stärker werdendem Wind der elektrische Leistungsgewinn in einem noch größer werdenden Umfang steigt.
Mittlerweile gibt es in Deutschland rund 30.000 Windkraftanlagen und die wichtigste Frage ist die,
mit welchen Energiemengen man sicher dauerhaft rechnen kann.
Die Antwort gibt eine Grafik des Frauenhofer Institutes mit der Bezeichnung "Leistungsdauerline onshore" [2].

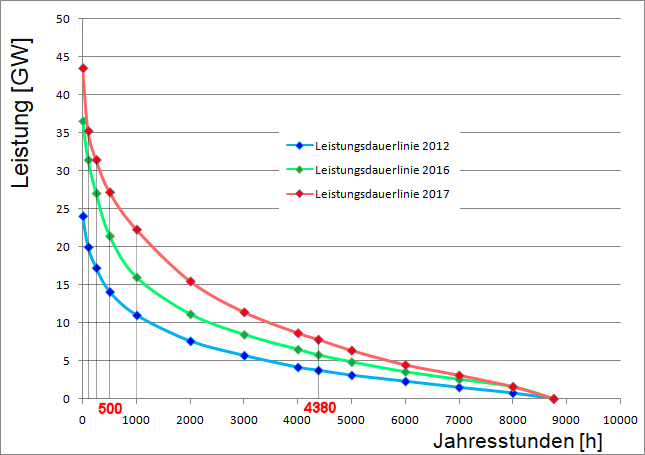

Die Diagramme der Jahre 2011, 2012 [3], 2016 und 2017 habe ich ausgewertet und zusammengefasst.
Da die Werte der Jahre 2011 und 2012 fast identisch waren, fehlt im Summendiagramm die Linie für das Jahr 2011.
Wie muß man nun diese Grafik interpretieren?
Zunächst fällt auf, dass es sich um 3 ähnliche Kurven handelt, die auf der linken Seite wesentlich höher sind
als auf der rechten Seite. Ab einer Jahresstundenzahl von 6.000, also während eine Vierteljahres, liefern
Windkraftanlagen eine Leistung weniger als 5 GW. Absolute Spitzenleistungen werden nur über eine sehr kurze Zeitspanne erreicht.
Dementsprechend liegen die ersten Markierungspunkte (Rauten) auf dem Nullpunkt! Die weiteren Markierungen liegen
bei 100, 250 und 500 Stunden. Bei 1000 Stunden, was einer Zeitdauer von 6 Wochen entspricht, wird nur noch die Hälfte
des Maximalwertes erreicht. Bei 2000 Stunden ist es nur noch ein Drittel und bei 4380 Stunden (durchschnittliche Einspeisung), was einer Zeitdauer
eines halben Jahres entspricht, sind es nur noch 16 - 18% des Maximums. Auf die Nennleistung bezogen sind es 13,6 - 15,3%.
Was kann man noch aus der Grafik herauslesen? Das einfachste ist natürlich die Tatsache, dass die Leistungswerte
von 2011 bis 2017 gestiegen sind. Ein Grund ist die größere Anzahl der errichteten Windkraftanlagen.
Ein anderer ist der, dass die Erträge von Jahr zu Jahr unterschiedlich sind. Dennoch hat sich die Kurvenform kaum geändert.
Lediglich die kurzzeitigen Spitzenwerte auf der linken Seite des Diagrammes werden immer ausgeprägter.
Ein weiteres Detail ist die Stetigkeit mit der die Kurve abfällt. An keinem Punkt gibt es eine Parallelität
zur Jahresstundenachse. Dies hätte bedeutet, dass sich die Erträge über das gesamte Land ausgemittelt hätten.
Das ist aufgrund metereologischer Fakten aber nicht zu erwarten. Die Überlegung "Irgendwo in Deutschland weht
immer ein Wind" kann man getrost vergessen.
Im Jahr 2017 betrug die installierte Nennleistung 51,0 GW [4][6]. Der maximal erreichte Leistungswert war 43,5 GW, also 85%.
Die Hälfte der installierten Nennleistung (25,5 GW) konnte nur an 421 Stunden [5] im Jahr dauerhaft zur Verfügung gestellt werden.

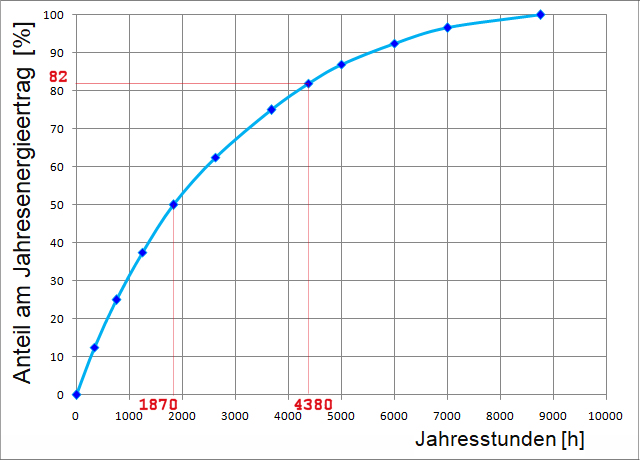

Wer sich die Grafik des Frauenhofer Institutes genau anschaut, sieht noch eine weitere, überlagerte Kurve [2].
Es ist die Auswertung "Anteil am Jahresenergieertrag in Prozent". Der Kurvenverlauf bedeutet nichts anderes,
als dass in nur sehr kurzer Zeit ein Großteil des Gesamtvolumens erreicht wird. Die 50%-Marke wird in weniger
als 2000 Stunden erreicht. Genau sind es 1870 Stunden [5], also nur rund 11 Wochen.
Dies ist kein positives Merkmal, sondern zeigt die Unausgeglichenheit der Energieerzeugung.
Fazit
Windenergieanlagen sind keine verlässlichen Stromlieferanten. Das gilt sowohl für Onshore- als auch für Offshore-Anlagen.
Diese Eigenschaft kann man prinzipiell nicht ändern. Diese Aussage wird auch für die Zukunft bestehen bleiben.
Um die Windenergie sinnvoll zu nutzen, bedarf es zusätzlicher nicht-volatiler Energiequellen (z.B. Gaskraftwerke), insbesondere aber leistungsfähiger, betriebsbewährter Speichersysteme.
Reiner Pracht
